NJK-5001□
产品信息
型号 NJK-5001□

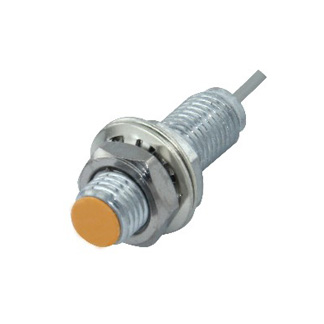

产品图片
尺寸
安装方式 屏蔽式
型号 直流型 NPN NO NJK-5001C
NC NJK-5001D
NO+NC
PNP NO NJK-5001A
NC NJK-5001B
NO+NC
二线 NO
NC
交流型 二线 NO
NC
三线 NO+NC
检测距离 10mm ± 10%
设定距离 0-8mm
标准检测物体 φ8*2mm磁铁
响应频率 1KHZ
滞后距离 检测距离的10%以下
检测物体 磁性金属(非磁性金 属时检测距离减小)
标准检测物体 φ12*2mm磁铁
响应频率 DC:0.5kHz AC:25kHz
电源电压

直流型:DC12-24V(6-36V)脉动(P-P)10%以下

交流型:AC110-220V(36—250V)50/60Hz

耐电压 AC1000V 50/60Hz 1min充电部分与外壳间
电压的影响 额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
消耗电流 N.P型:13mA以下,D型:0.8mA以下, A型:1.7mA以下
控制输出 N.P型:300mA以下,D型:200mA以下, A型:400mA以下
回路保护 N.P.D型:逆连接保护、浪涌吸收、负载短路保护, A型:浪涌吸收
环境温、湿度

动作时保护时:各-30—+65℃

(不结冰、不结霜), 动作时、保护时:各35—95%RH

温度的影响

温度范围-30—+65℃, +23℃时、±15%检测距离以内

温度范围-25—+60℃, +23℃时、±10%检测距离以内

绝缘阻抗 50MΩ以上(DC500兆欧表)充电部分与外壳间
材质 外壳:黄铜镀镍        检测面:ABS
防护等级 IP67(IEC规格)
