E3F1-□
产品信息
型号 E3F1-□

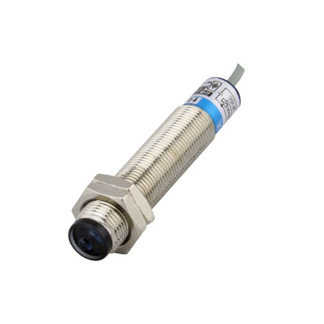

产品图片
尺寸

安装方式 漫反射式 反馈反射式 对射式
型号 直流型 NPN NO E3F1-DS8C4 E3F1-R1NK E3F1-3DN1-3L
NC E3F1-DS8B2 E3F1-R1N2 E3F1-3DN2-3L
NO+NC

PNP NO E3F1-DS8P1 E3F1-R1PK E3F1-3DP1-3L
NC E3F1-DS8P2 E3F1-R1P2 E3F1-3DP2-3L
NO+NC

二线 NO


NC


交流型 二线 NO


NC


三线 NO+NC

检测范围 8cm ± 10% 1m ± 10% 3m ± 10%
检测范围调节 固定 灵敏度调节器 固定
接通延时 1.5ms
光源 红外线660nm
电源电压

直流型:DC12-24V(6-36V)脉动(P-P)10%以下

交流型:AC110-220V(90—250V)50/60Hz

耐电压 AC1000V 50/60Hz 1min充电部分与外壳间
电压的影响 额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
消耗电流 N.P型:13mA以下,D型:0.8mA以下, A型:1.7mA以下
控制输出 N.P型:300mA以下,D型:200mA以下, A型:400mA以下
回路保护 N.P.D型:逆连接保护、浪涌吸收、负载短路保护, A型:浪涌吸收
环境温、湿度

动作时保护时:各-30—+65℃

(不结冰、不结霜), 动作时、保护时:各35—95%RH

温度的影响

温度范围-30—+65℃, +23℃时、±15%检测距离以内

温度范围-25—+60℃, +23℃时、±10%检测距离以内

绝缘阻抗 50MΩ以上(DC500兆欧表)充电部分与外壳间
材质 外壳:黄铜镀镍ABS       检测面(透镜):PMMA
防护等级 IP67(IEC规格)
