E3F-DS50(70)
产品信息
型号 E3F-DS50(70)

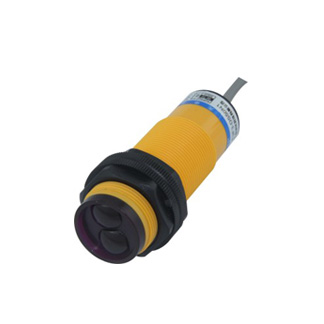

产品图片

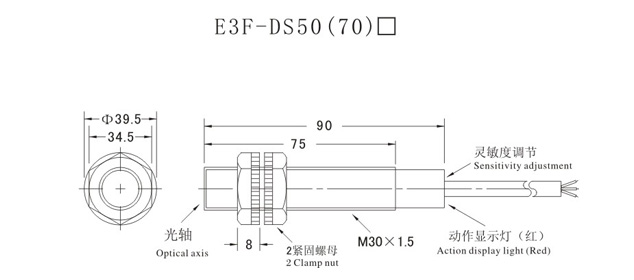

尺寸

安装方式 漫反射式
型号 直流型 NPN NO E3F-DS50N1 E3F-DS70N1
NC E3F-DS50N2 E3F-DS70N2
NO+NC E3F-DS50N3 E3F-DS70N3
PNP NO E3F-DS50P1 E3F-DS70P1
NC E3F-DS50P2 E3F-DS70P2
NO+NC E3F-DS50P3 E3F-DS70P3
二线 NO

NC

交流型 二线 NO E3F-DS50Y1
E3F-DS70Y1
NC E3F-DS50Y2
E3F-DS70Y2
三线 NO+NC
检测范围 50cm ± 10% 70cm ± 10%
检测范围调节 灵敏度调节器 灵敏度调节器
接通延时 1.5ms
光源 红外线660nm
电源电压

直流型:DC12-24V(6-36V)脉动(P-P)10%以下

交流型:AC110-220V(90—250V)50/60Hz

耐电压 AC1000V 50/60Hz 1min充电部分与外壳间
电压的影响 额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
消耗电流 N.P型:13mA以下,D型:0.8mA以下, A型:1.7mA以下
控制输出 N.P型:300mA以下,D型:200mA以下, A型:400mA以下
回路保护 N.P.D型:逆连接保护、浪涌吸收、负载短路保护, A型:浪涌吸收
环境温、湿度

动作时保护时:各-30—+65℃

(不结冰、不结霜), 动作时、保护时:各35—95%RH

温度的影响

温度范围-30—+65℃, +23℃时、±15%检测距离以内

温度范围-25—+60℃, +23℃时、±10%检测距离以内

绝缘阻抗 50MΩ以上(DC500兆欧表)充电部分与外壳间
材质 外壳:黄铜镀镍ABS       检测面(透镜):PMMA
防护等级 IP67(IEC规格)
