E3K55-□
产品信息
型号 E3K55-□

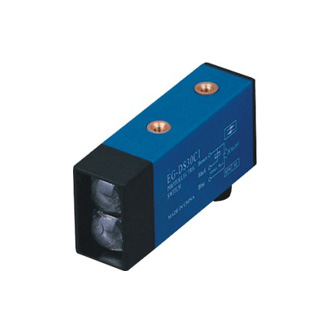

产品图片

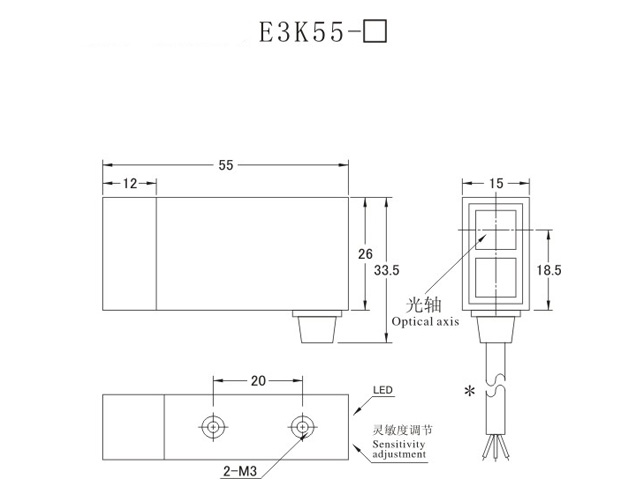

尺寸
安装方式 漫反射式 反馈反射式 对射式
型号 直流型 NPN NO E3K55-DS30N1 E3K55-R2N1 E3K55-5DN1-5L
NC E3K55-DS30N2 E3K55-R2N2 E3K55-5DN2-5L
NO+NC


PNP NO E3K55-DS30P1 E3K55-R2P1 E3K55-5DP1-5L
NC E3K55-DS30P2 E3K55-R2P2 E3K55-5DP2-5L
NO+NC


二线 NO


NC


交流型 二线 NO E3K55-DS30A1 E3K55-R2A1 E3K55-5A1
NC E3K55-DS30A2 E3K55-R2A2 E3K55-5A2
三线 NO+NC

检测范围 30cm ± 10% 2m ± 10% 5m ± 10%
检测目标 透明/不透明物体 不透明物体 不透明物体
检测范围调节
固定
固定
固定
响应时间
DC:1ms AC:30ms
DC:1ms AC:30ms
DC:1ms AC:30ms
接通延时 1.5ms
电源电压

直流型:DC12-24V(6-36V)脉动(P-P)10%以下

交流型:AC110-220V(36—250V)50/60Hz

耐电压 AC1000V 50/60Hz 1min充电部分与外壳间
电压的影响 额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
消耗电流 N.P型:13mA以下,D型:0.8mA以下, A型:1.7mA以下
控制输出 N.P型:300mA以下,D型:200mA以下, A型:400mA以下
回路保护 N.P.D型:逆连接保护、浪涌吸收、负载短路保护, A型:浪涌吸收
环境温、湿度

动作时保护时:各-30—+65℃

(不结冰、不结霜), 动作时、保护时:各35—95%RH

温度的影响

温度范围-30—+65℃, +23℃时、±15%检测距离以内

温度范围-25—+60℃, +23℃时、±10%检测距离以内

绝缘阻抗 50MΩ以上(DC500兆欧表)充电部分与外壳间
材质 外壳:铝压铸ABS        检测面(透镜):PMMA
防护等级 IP67(IEC规格)
