产品信息
|
|
型号
|
FYS-250
|
|

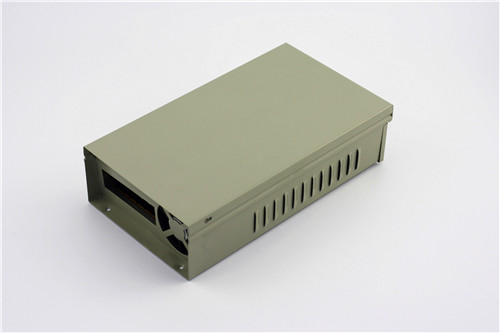

产品图片
|
|
|
产品特点
|
· 105℃输出电容器 · 全球适用AC输入电源
· 软启动电流、有效降低AC输入冲击 · 有短路保护、过载保护
· 体积小、重量轻 · 100%满负荷烧机测试
· 内装EMI滤波器、纹波极小
|
|
性能/型号
|
FYS-250-12
|
FYS-250-24
|
FYS-250-48
|
|
直流输出电压
|
12V
|
24V
|
48V
|
|
输出电压容差（注2）
|
±1%
|
±1%
|
±1%
|
|
输出电流范围
|
0~20.83A
|
0~10.42A
|
0~5.21A
|
|
纹波及噪音（注3）
|
150mVp-p
|
150mVp-p
|
240mVp-p
|
|
进线稳定度（注4）
|
±0.5%
|
±0.5%
|
±0.5%
|
|
负载稳定度（注5）
|
±1%
|
±1%
|
±1%
|
|
直流输出功率
|
250W
|
250W
|
250W
|
|
效率
|
79%
|
81%
|
84%
|
|
直流电压可调范围
|
±10%
|
±10%
|
±10%
|
|
输入电压范围
|
85―132VAC/170―264VAC 由开关选择 47―63Hz; 254―370VDC
|
|
输入电流
|
6A/115V 3.5A/230V
|
|
冲击电流
|
冷启动电流 30A/115V 60A/230V
|
|
漏电流
|
<1mA/240VAC
|
|
过载保护
|
105%―150% 类型:电流限制 复位:自动恢复
|
|
过电压保护
|
|
|
高温保护
|
|
|
温度系数
|
±0.02%/℃ (0―50℃)
|
|
启动、上升、保持时间
|
200ms,100ms,20ms
|
|
抗震性
|
10―500Hz,2G 10min,/1周期,时长60分，各轴
|
|
耐压性
|
输入输出间：1.5KvAC输入与外壳：1.5KvAC输出与外壳：0.5KvAC
|
|
隔离电阻
|
输入输出间，输入与外壳，输出与外壳：500VDC/100MΩ
|
|
工作温度、湿度
|
-10℃―+60℃(参考输出特性图)，20%―90%RH
|
|
存储温度、湿度
|
-20℃―+85℃,10%―95%RH<
|
|
外形尺寸
|
235*135*65mm
|
|
重量
|
1.2Kgs
|
|
安全标准
|
满足UL1012要求
|
|
EMC标准
|
设计表示FCC部分15J条件 等级B
|
|
沪工自动化为部分开关电源，更多详细型号请浏览明纬股份有限公司（原上海明纬实业有限公司）
|
|
注:：1、以上参数测试条件为：230VAC输入，额定负载，25℃ 70%Rh。
2、容差：包括设定容差，线路稳定度，负载稳定度（注5）。
3、纹波测试：20MHz用“A12”双绞线，中断用0.1uF&47uF电容器短路。
4、进线电压稳定度测试：满负载时进线最低电压到最高电压。
5、负载稳定度测试：负载从0%到100%。
|
