DR-60
产品信息
型号 DR-60

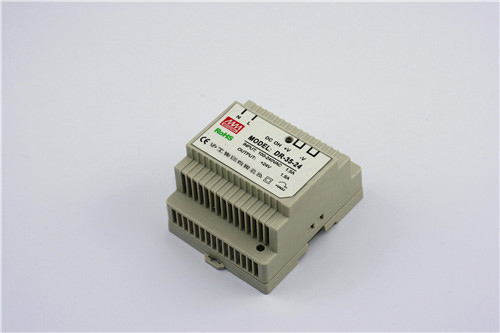

产品图片
产品尺寸
产品特点



· 105℃输出电容器 · 全球适用AC输入电源

· 软启动电流、有效降低AC输入冲击 · 有短路保护、过载保护

· 体积小、重量轻 · 100%满负荷烧机测试

· 内装EMI滤波器、纹波极小




DR-60-5 DR-60-12 DR-60-15 DR-60-24
直流输出电压  5V  12V 15V  24V
输出电压容差(注2)  ±2% ±1%  ±1%  ±1%
输出电流范围  0~6.5A 0~4.5A 0~4A  0~2.5A
纹波及噪音(注3)  100mVp-p 200mVp-p   240mVp-p 480mVp-p
进线稳定度(注4) ±1% ±1% ±1% ±1%
负载稳定度(注5) ±1% ±1% ±1% ±1%
直流输出功率 32.5W  54W 60W 60W
效率  72%  77%  77% 80%
直流电压可调范围  4.75~5.5V 10.8~13.2V 13.5~16.5V 21.6~26.4V
输入电压范围 85―132VAC   47―63Hz    120―370VDC
输入电流 1.5A/115V 0.75A/230V
冲击电流 30A/115V 60A/230V
漏电流 <1mA/240VAC
过载保护 105%―150% 类型:切断输出 复位:自动恢复
过电压保护







高温保护
温度系数 ±0.03%/℃ (0―50℃)
启动、上升、保持时间 800ms,60ms,30ms/260VAC
抗震性 10―500Hz,2G 10min,/1周期,时长60分,各轴
耐压性 输入输出间:1.5KvAC输入与外壳:1.5KvAC输出与外壳:0.5KvAC
隔离电阻 输入输 出间,输入与外壳,输出与外壳:500VDC/100MΩ
工作温度、湿度 -10℃―+60℃(参考输出特性图),20%―90%RH
存储温度、湿度 -20℃―+85℃,10%―95%RH<
外形尺寸 93*78*56mm
重量 0.31Kgs
安全标准 UL1012要求
EMC标准 设计表示FCC部分15J条件 等级B
沪工自动化为部分开关电源,更多详细号请浏览明纬股份有限公司(原上海明纬实业有限公司

注::1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70%Rh。

2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。

3、纹波测试:20MHz用“A12”双绞线,中断用0.1uF&47uF电容器短路。

4、进线电压稳定度测试:满负载时进线最低电压到最高电压。

5、负载稳定度测试:负载从0%到100%。
