产品信息
|
|
型号
|
DR-120
|
|

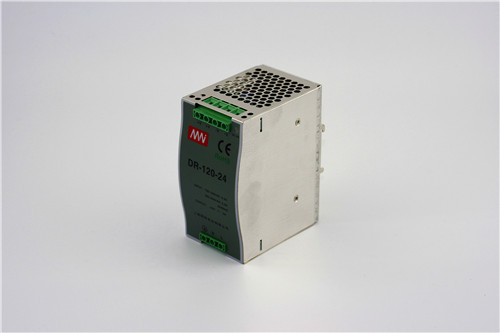

产品图片
|
|
|
产品尺寸
|
|
|
产品特点
|
· 105℃输出电容器 · 全球适用AC输入电源
· 软启动电流、有效降低AC输入冲击 · 有短路保护、过载保护
· 体积小、重量轻 · 100%满负荷烧机测试
· 内装EMI滤波器、纹波极小
|
|
|
DR-120-12
|
DR-120-15
|
DR-120-24
|
|
直流输出电压
|
|
12V
|
15V
|
24V
|
|
输出电压容差（注2）
|
|
±2%
|
±1%
|
±1%
|
|
输出电流范围
|
|
0~10A
|
0~5A
|
0~2.5A
|
|
纹波及噪音（注3）
|
|
80mVp-p
|
80mVp-p
|
100mVp-p
|
|
进线稳定度（注4）
|
|
±0.5%
|
±0.5%
|
±0.5%
|
|
负载稳定度（注5）
|
|
±1%
|
±1%
|
±1%
|
|
直流输出功率
|
|
120W
|
120W
|
120W
|
|
效率
|
|
80%
|
84%
|
85%
|
|
直流电压可调范围
|
|
10.8~13.2V
|
21.6~26.4V
|
43.2~52.8V
|
|
输入电压范围
|
88―264VAC 47―63Hz 120―70VDC
|
|
输入电流
|
3.2A/115V 2A/230V
|
|
冲击电流
|
30A/115V 60A/230V
|
|
漏电流
|
<3.5mA/240VAC
|
|
过载保护
|
105%―150% 类型：切断输出 复位：自动恢复
|
|
过电压保护
|
13.8~16.2V
|
27.6~32.4V
|
58~62V
|
|
高温保护
|
85℃~90℃±5%
|
|
温度系数
|
±0.03%/℃ (0―50℃)
|
|
启动、上升、保持时间
|
50ms,70ms,80ms/230VAC
|
|
抗震性
|
10―500Hz,2G 10min,/1周期,时长60分，各轴
|
|
耐压性
|
输入输出间：1.5KvAC输入与外壳：1.5KvAC输出与外壳：0.5KvAC
|
|
隔离电阻
|
输入输 出间，输入与外壳，输出与外壳：500VDC/100MΩ
|
|
工作温度、湿度
|
-10℃―+60℃(参考输出特性图)，20%―90%RH
|
|
存储温度、湿度
|
-20℃―+85℃,10%―95%RH<
|
|
外形尺寸
|
65.5*125.2*100mm
|
|
重量
|
0.8Kgs
|
|
安全标准
|
满足UL1012要求
|
|
EMC标准
|
设计表示FCC部分15J条件 等级B
|
沪工自动化为部分开关电源，更多详细型号请浏览明纬股份有限公司（原上海明纬实业有限公司）
|
|
注:：1、以上参数测试条件为：230VAC输入，额定负载，25℃ 70%Rh。
2、容差：包括设定容差，线路稳定度，负载稳定度（注5）。
3、纹波测试：20MHz用“A12”双绞线，中断用0.1uF&47uF电容器短路。
4、进线电压稳定度测试：满负载时进线最低电压到最高电压。
5、负载稳定度测试：负载从0%到100%。
|
