产品信息
|
|
型号
|
LJ30A3-□-□
|
|

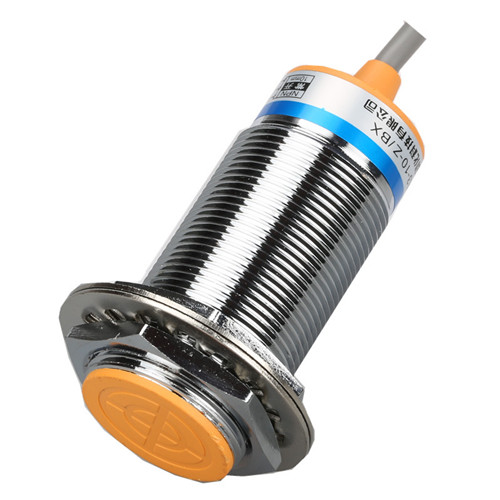

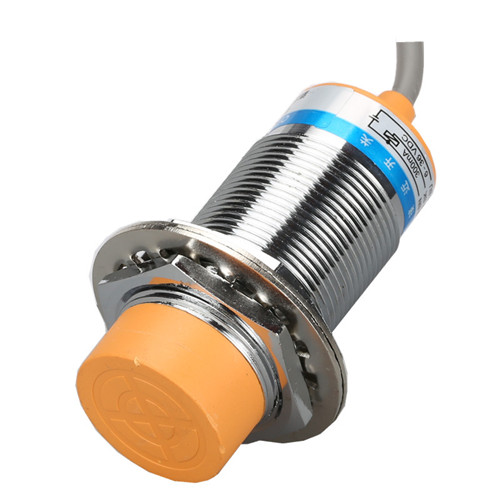

产品图片
|

|
|

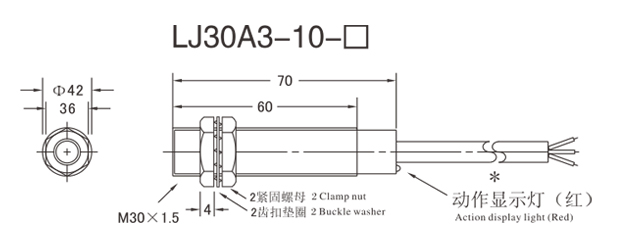

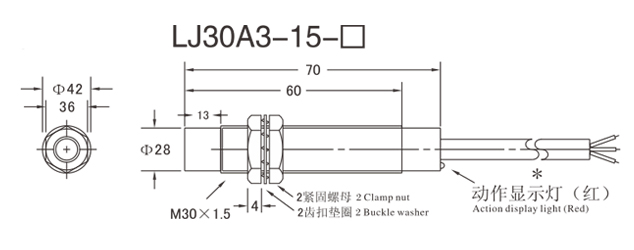

尺寸
|
|
|
|
安装方式
|
屏蔽式
|
非屏蔽式
|
|
型号
|
直流型
|
NPN
|
NO
|
LJ30A3-10-Z/BX
|
LJ30A3-15-Z/BX
|
|
NC
|
LJ30A3-10-Z/AX
|
LJ30A3-15-Z/AX
|
|
NO+NC
|
LJ30A3-10-Z/CX
|
LJ30A3-15-Z/CX
|
|
PNP
|
NO
|
LJ30A3-10-Z/BY
|
LJ30A3-15-Z/BY
|
|
NC
|
LJ30A3-10-Z/AY
|
LJ30A3-15-Z/AY
|
|
NO+NC
|
LJ30A3-10-Z/CY
|
LJ30A3-15-Z/CY
|
|
二线
|
NO
|
LJ30A3-10-Z/EX
|
LJ30A3-15-Z/EX
|
|
NC
|
LJ30A3-10-Z/DX
|
LJ30A3-15-Z/DX
|
|
交流型
|
二线
|
NO
|
LJ30A3-10-J/EZ
|
LJ30A3-15-J/EZ
|
|
NC
|
LJ30A3-10-J/DZ
|
LJ30A3-15-J/DZ
|
|
三线
|
NO+NC
|
LJ30A3-10-J/EDZ
|
LJ30A3-15-J/EDZ
|
|
检测距离
|
10mm ± 10%
|
15mm ± 10%
|
|
设定距离
|
0-8mm
|
0-13mm
|
|
滞后距离
|
检测距离的10%以下
|
|
检测物体
|
磁性金属（非磁性金属时检测距离减小）
|
|
标准检测物体
|
铁30*30*1mm 铁54*54*1mm
|
|
响应频率
|
DC:0.5kHz AC:25Hz
|
|
电源电压
|
直流型：DC12-24V（6-36V）脉动（P-P）10%以下
交流型：AC110-220V（36—250V）50/60Hz
|
|
耐电压
|
AC1000V 50/60Hz 1min充电部分与外壳间
|
|
电压的影响
|
额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
|
|
消耗电流
|
N.P型：13mA以下，D型：0.8mA以下, A型：1.7mA以下
|
|
控制输出
|
N.P型：300mA以下，D型：200mA以下, A型：400mA以下
|
|
回路保护
|
N.P.D型：逆连接保护、浪涌吸收、负载短路保护, A型：浪涌吸收
|
|
环境温、湿度
|
动作时保护时：各-30—+65℃
（不结冰、不结霜）, 动作时、保护时：各35—95%RH
|
|
温度的影响
|
温度范围-30—+65℃, +23℃时、±15%检测距离以内
温度范围-25—+60℃, +23℃时、±10%检测距离以内
|
|
绝缘阻抗
|
50MΩ以上（DC500兆欧表）充电部分与外壳间
|
|
材质
|
外壳：黄铜镀镍 检测面：ABS
|
|
防护等级
|
IP67(IEC规格)
|
