PSN30-10(15)□
产品信息
型号 PSN30-10(15)□

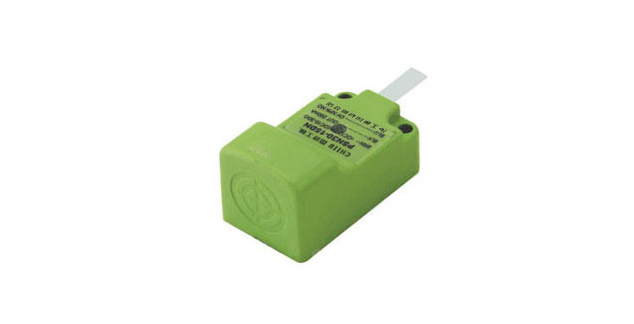

产品图片

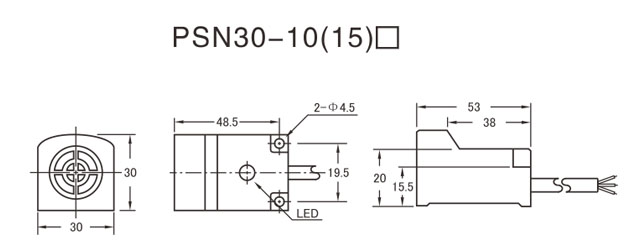

尺寸
安装方式 非屏蔽式
型号 直流型 NPN NO PSN30-10DN PSN30-15DN
NC PSN30-10DN2 PSN30-15DN2
NO+NC PSN30-10DN3
PSN30-15DN3
PNP NO PSN30-10DP PSN30-15DP
NC PSN30-10DP2 PSN30-15DP2
NO+NC PSN30-10DP3
PSN30-15DP3
二线 NO PSN30-10DO
PSN30-15DO
NC PSN30-10DC
PSN30-15DC
交流型 二线 NO PSN30-10AO
PSN30-15AO
NC PSN30-10AC
PSN30-15AC
三线 NO+NC
检测距离 10mm ± 10% 15mm ± 10%
设定距离 0~8mm 0~13mm
滞后距离 检测距离的10%以下
检测物体 磁性金属(非磁性金 属时检测距离减小)
标准检测物体 铁45*45*1mm
响应频率 DC:0.5kHz AC:25Hz
电源电压

直流型:DC12-24V(6-36V)脉动(P-P)10%以下

交流型:AC110-220V(36—250V)50/60Hz

耐电压 AC1000V 50/60Hz 1min充电部分与外壳间
电压的影响 额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
消耗电流 N.P型:13mA以下,D型:0.8mA以下, A型:1.7mA以下
控制输出 N.P型:300mA以下,D型:200mA以下, A型:400mA以下
回路保护 N.P.D型:逆连接保护、浪涌吸收、负载短路保护, A型:浪涌吸收
环境温、湿度

动作时保护时:各-30—+65℃

(不结冰、不结霜), 动作时、保护时:各35—95%RH

温度的影响

温度范围-30—+65℃, +23℃时、±15%检测距离以内

温度范围-25—+60℃, +23℃时、±10%检测距离以内

绝缘阻抗 50MΩ以上(DC500兆欧表)充电部分与外壳间
材质 外壳:ABS     检测面:ABS
保护构造 IP67(IEC规格)
