HY-□10□
产品信息
型号 HY-□10□
产品图片

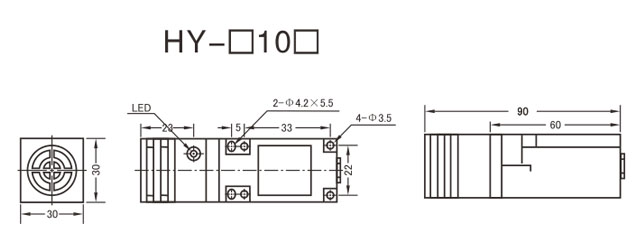

尺寸
安装方式 非屏蔽式
型号 直流型 NPN NO HY-3010A
NC HY-3010B
NO+NC HY-3010AB
PNP NO HY-3010C
NC HY-3010D
NO+NC HY-3010CD
二线 NO HY-3010AL
NC HY-3010BL
交流型 二线 NO HY-3010A
NC HY-3010B
三线 NO+NC
检测距离 10mm ± 10%
设定距离 0-8mm
滞后距离 检测距离的10%以下
检测物体 磁性金属(非磁性金 属时检测距离减小)
标准检测物体 铁30*30*1mm
响应频率 DC:0.5kHz AC:25Hz
电源电压

直流型:DC12-24V(6-36V)脉动(P-P)10%以下

交流型:AC110-220V(36—250V)50/60Hz

耐电压 AC1000V 50/60Hz 1min充电部分与外壳间
电压的影响 额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以 内
消耗电流 N.P型:13mA以下,D型:0.8mA以下, A型:1.7mA以下
控制输出 N.P型:300mA以下,D型:200mA以下, A型:400mA以下
回路保护 N.P.D型:逆连接保护、浪涌吸收、负载短路保护, A型:浪涌吸收
环境温、湿度

动作时保护时:各-30—+65℃

(不结冰、不结霜), 动作时、保护时:各35—95%RH

温度的影响

温度范围-30—+65℃, +23℃时、±15%检测距离以内

温度范围-25—+60℃, +23℃时、±10%检测距离以内

绝缘阻抗 50MΩ以上(DC500兆欧表)充电部分与外壳间
材质 外壳:ABS        检 测面:ABS
防护等级 IP67(IEC规格)
